Oszilloskope / Digitizer

Hoher Eingangsspannungsbereich bis 500 V_pp
Isolierte Ausführungen mit 1 oder 2 Kanälen
Integrierter Timer/Counter & DVM-Funktion
Hohe Eingangsimpedanz bis zu 1 MΩ || <20pF
Analoge und Digitale Trigger-Funktionen

ANWENDUNGEN

Produktionstest mit hohen Durchsatzzahlen
Tests im Automotive- und Halbleiter-Bereich
High-Side-Messungen mit B2/4/6-Brücken von Hochleistungshalbleitern
In-Circuit- und High-Side-Messungen
Präzise und potentialfreie Messungen an hohen Signalpegeln

WAS IST EIN WAVEFORM DIGITIZER?

Mit einem Waveform Digitizer können Signalverläufe digital aufgezeichnet und anschließend analysiert werden. Die Funktionsweise ist dem digitalen Speicheroszilloskop ähnlich, jedoch erfolgt die Bedienung und Auswertung der Messdaten nicht manuell, sondern mit Hilfe eines Computers.

Waveform Digitizer zeichnen sich im Allgemeinen durch Kompaktheit (PXI/PXIe-Einsteckmodul) und hohe Leistungsfähigkeit (Genauigkeit, Auflösung, Datenübertragungsrate) aus. Sie sind daher besonders für Applikationen mit hohem Automatisierungsgrad geeignet.

VX INSTRUMENTS BESONDERHEITEN

Die Digitizer der PXD-Produktfamilie sind digitale Voltmeter und können Spannungsverläufe aufzeichnen oder auch Einzelspannungen 1- oder 2-kanalig messen (DVM-Funktion).

Sie zeichnen sich besonders durch die Potentialfreiheit aller Messkanäle aus. Damit können differenzielle Messungen mit hoher Präzision selbst an hohen Spannungspotentialen durchgeführt werden (z.B. High-Side-Messungen). Häufig auftretende Probleme bei massebezogenen Messungen werden grundsätzlich vermieden.

Die sehr hohe Eingangsimpedanz und die geringe Eingangskapazität verringern den Einfluss auf den zu vermessenden Parameter und erhöhen damit die Messgenauigkeit signifikant. Selbst hohe Spannungen können ohne zusätzliche Signalkonditionierung direkt erfasst werden.

Eine hohe Anzahl von Messbereichen garantiert eine optimale Auflösung des zu messenden Spannungssignals.
Zusätzlich bieten alle Digitizer der PXD-Serie eine integrierte Timer/Counter Funktion.

Ein wesentlicher Vorteil ist die Konfiguration von Instrumenten mit unterschiedlichen Funktions-Modulen durch die FlexCP Platform.

PRODUKTE

PXD731x/70xx PXI Waveform Digitizer Familie 500 V und 100 MS/s	±250 V	100 MS/s	16 Bit	1 MΩ	Isoliert	PXI	Anfrage
PXD730x PXI Waveform Digitizer Familie 120 V und 100 MS/s	±60 V	100 MS/s	16 Bit	1 MΩ	Isoliert	PXI	Anfrage

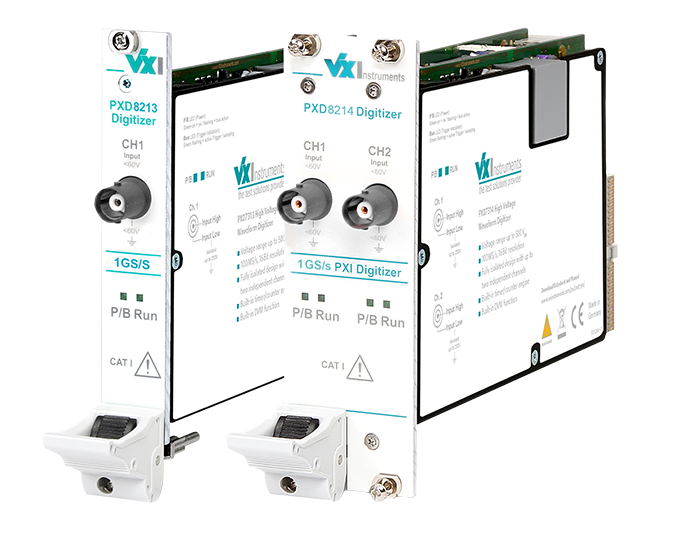

PXD821x PXI Waveform Digitizer Familie 1 GS/s und 120 V	±60 V	1 GS/s	16 Bit	1 MΩ	Isoliert	PXI	Anfrage
PXD(e)721x PXI/PXIe Waveform Digitizer Familie 120 V und 100 MS/s	±60 V	100 MS/s	16 Bit	1 MΩ \|\| 20 pF	(Nicht-)Isoliert	PXI/PXIe	Anfrage
PXD7113 PXI FlexRay Digitizer	±10 V	100 MS/s	16 Bit	1 MΩ	Isoliert	PXI	Anfrage
VX2022 VXI Waveform Digitizer 20MS/s 12 Bit	±250 V	20 MS/s	12 Bit	1 MΩ	Isoliert	VXI	Anfrage
VX2344 VXI Waveform Digitizer 100 MS/s 16 Bit	±250 V	100 MS/s	16 Bit	1 MΩ	Isoliert	VXI	Anfrage
