Übersicht Stromversorgungen

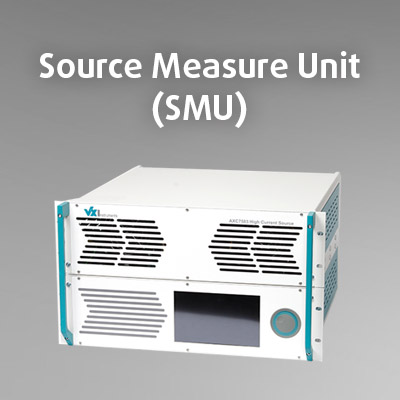

Source Measure Unit (SMU)

Als Source and Measurement Units (SMU) werden Geräte bezeichnet, die Spannungen oder Ströme erzeugen und über die integrierten Messeinheiten (VMU, CMU) gleichzeitig messen können.
Wir unterscheiden zwischen folgenden SMU-Typen:

• Hochstrom SMUs arbeiten als geregelte Stromquelle und sind in der Lage sehr hohe Ausgangsströme als Pulse zu erzeugen.
• Hochspannungs SMUs arbeiten als geregelte Spannungsquelle und sind in der Lage sehr hohe Ausgangsspannungen zu erzeugen.
• Mehrkanal SMUs verfügen meist über eine Anzahl von identisch aufgebauten Spannungs- oder Stromquellen.
• PXI Source Measurement Units sind als Einsteckkarte realisiert und benötigen zusätzlich ein PXI Chassis zur Aufnahme. Die Versorgung der Geräte erfolgt in der Regel über die Backplane des PXI Chassis.

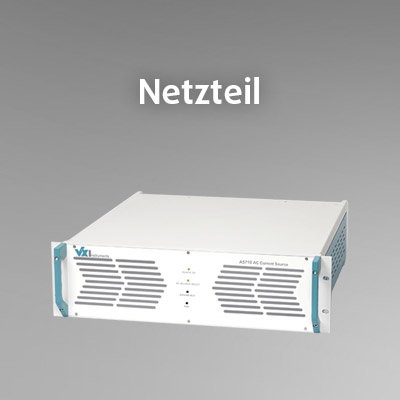

Netzteil

Ein Netzteil stellt die benötigte Leistung für eine Testapplikation oder zusätzliche Geräte zur Verfügung. Dabei wird aus einer unstabilisierten Eingangsspannung eine konstante Ausgangsspannung erzeugt.
Es gibt einkanalige Geräte oder Modelle mit mehreren Kanälen sowie mit fester oder programmierbarer Ausgangsspannung. Weitere Features sind zum Beispiel eine programmierbare Strombegrenzung oder Sicherheitsfunktionen wie Überspannungsschutz (OVP) oder Überstromschutz (OCP).
Können auch Strom und Spannung gemessen werden können, spricht man im Allgemeinen von einer Source Measure Unit(SMU).

• Ausgangsströme bis 1600 A_eff bei AC-Quellen
• Kurze Rise- und Fall-Times bei DC-Quellen
• Programmierbare Slew-Rates

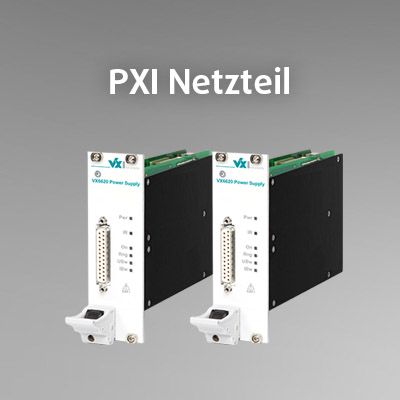

PXI Netzteil

Ein PXI Netzteil stellt die benötigte Leistung für eine Testapplikation oder zusätzliche Geräte zur Verfügung. Dabei wird aus der stabilisierten Spannung des PXI-Chassis eine konstante Ausgangsspannung erzeugt.
Es gibt Geräte mit festen Ausgangsspannungen oder Geräte, bei denen die Ausgangsspannung frei programmierbar gewählt werden kann. Weitere Features sind zum Beispiel eine programmierbare Stromgrenze oder die Fähigkeit auch Strom und Spannung zu messen. Diese Funktion ist dann vergleichbar mit den Eigenschaften einer PXI Source Measure Unit (SMU).

• 1/4 Kanäle, potentialfrei, U/I Messeinheit (16 Bit)
• Maximal 10 V, 250 mA pro Kanal
• Programmierbare Slew-Rates
