FlexCP/FlexCPe Platform
Flexible Configurable PXI(Express) Platform
Die Idee
Das Konzept der FlexCPP entstand aus den Ergebnissen einer Kundenbefragung. Die Befragung
beschäftige sich im ersten Durchgang nur mit den Anforderungen an Digitizer und Arbitrary
Function Generatoren auf PXI-Basis.
Die Anforderungen der Kunden waren extrem vielfältig. Daraus entstand die Idee, ein Konzept
zu entwickeln, mit der möglichst viele der Kundenforderungen möglichst schnell und kostengünstig
erfüllt werden können.
Das Konzept

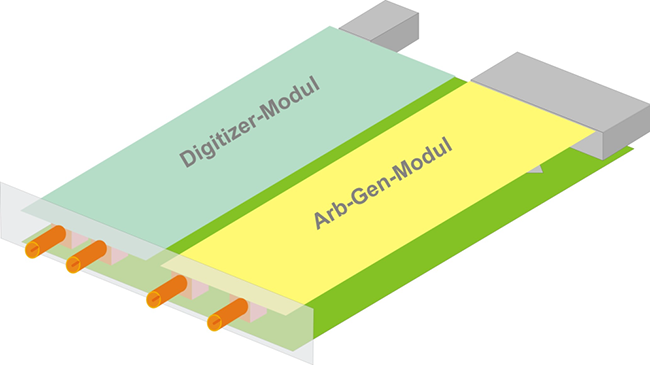

Eine FlexCPP-Basisplatine für einen Standard-PXI-Rahmen kann zwei Funktions-Module aufnehmen
und getrennt voneinander betreiben. Die Kommunikation zwischen Basisplatine und den Modulen
erfolgt über ein universelles serielles Protokoll.
Für den floatenden Betrieb wird jedes Funktions-Modul von einem eigenen aufsteckbaren
DC/DC-Wandler versorgt. Die Module auf einer FlexCPP-Basisplatine sind dann nicht nur logisch,
sonder auch galvanisch voneinander getrennt.
Ist eine Potentialtrennung nicht gefordert, so werden die Funktions-Einheiten von der
PXI-Backplane versorgt.
Mit Hilfe eines internen Trigger-Bus können die beiden Funktions-Module gegeneinander,
wie auch gemeinsam von der Basisplatine aus getriggert werden.

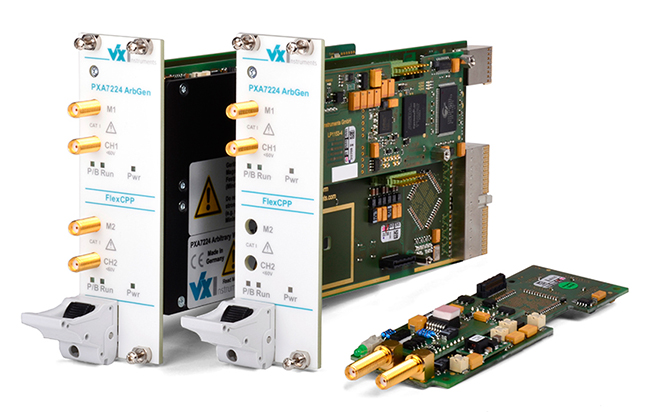

Beispielkonfiguration von einem PXI ArbGen mit ausgebautem Funktionsmodul
Die Vorteile von FlexCPP
- Die Funktionsmodule ermöglichen es, schnell und kostengünstig auf Kundenanforderungen zu reagieren
- Ein wesentlicher Vorteil ist die Konfiguration von Instrumenten mit unterschiedlichen Funktions-Modulen
- Die Realisierung von Funktions-Familien mit unterschiedlichen Daten wird deutlich kostengünstiger
- Mit wenigen Funktions-Modulen lassen sich viele unterschiedliche Geräte-Konfigurationen realisieren
- Mit einem Grund-Modul, einem Digitizer-Modul, einem Arb-Gen-Modul und einem DC/DC-Modul lassen sich 10 verschiedene Geräte-Konfigurationen aufbauen
1 Kanal PE-bezogener Digitizer sowie
1 Kanal PE-bezogener ArbGen in einem 3U-PXI-Slot
