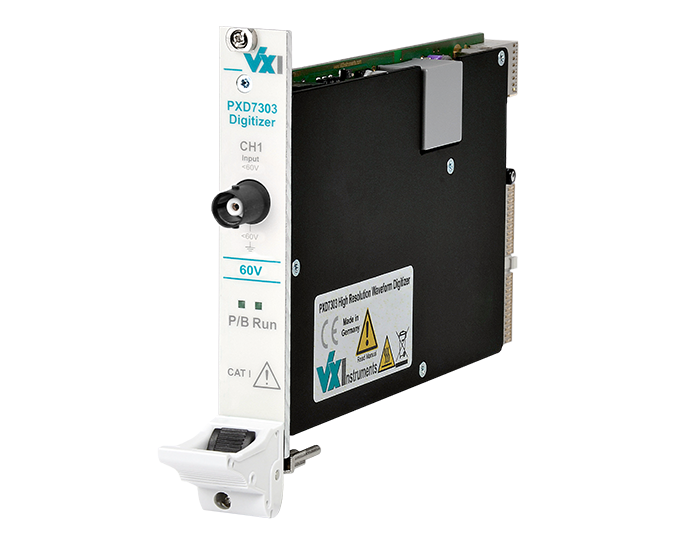

PXD730x PXI Waveform Digitizer Familie 120 V und 100 MS/s

Digitalisieren Sie hochauflösende Signalverläufe mit den vollständig isolierten Digitizern der PXD-Serie. Minimieren Sie Störeinflüsse und messen Sie "in-circuit" innerhalb von Schaltungen. Messfehler werden durch eine hohe Eingangsimpendanz verringert.

Anfrage stellen Distributor finden

Hoher Eingangsspannungsbereich bis 120 V_pp
Hohe Samplingrate von 100 MS/s
16 Bit Auflösung
Vollständig isoliertes Messgerät

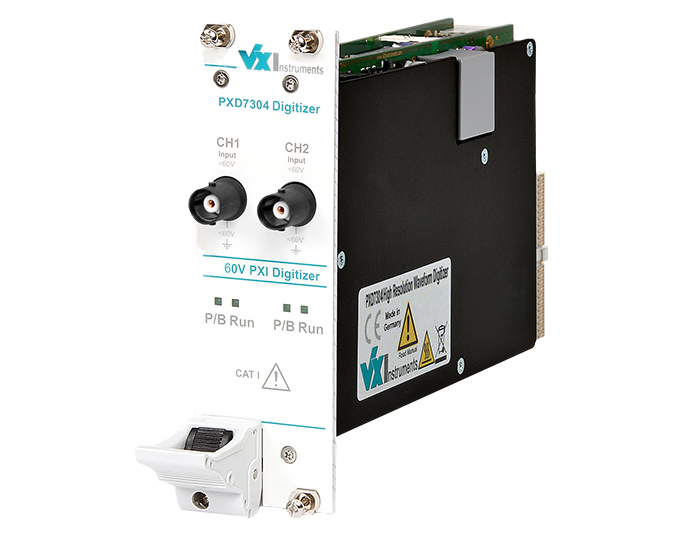

Bis zu zwei unabhängige Kanäle
Integrierter Timer/Counter
Integrierte Digital Voltmeter (DVM) Funktion für hochpräzise Messungen
Vielfältige Möglichkeiten zur Instrumenten- und Kanal-Synchronisierung

Die Digitizer der PXD-Familie können Signale mit einer Spannung bis zu 120 V_PP ohne zusätzliche Signalkonditionierung direkt erfassen. Eine große Anzahl von Spannungsbereichen garantiert sehr gute Messergebnisse auch bei unterschiedlichsten Signalen in einem Testablauf. Bei einer Auflösung von 16 Bit sind Sampleraten bis zu 100 MS/s möglich.
Zusätzlich bieten alle Digitizer der PXD-Serie eine integrierte Timer/Counter Funktion, sowie ein Digitales Voltmeter für hochpräzise Messergebnisse.

Alle Gerätevarianten sind als voll isolierte Digitizer mit 1 oder 2 Kanälen verfügbar. Damit werden Störeinflüsse minimiert und es kann ohne zusätzliche Tastköpfe direkt innerhalb von Schaltungen gemessen werden. Dies ist vor allem bei In-Circuit- oder High-Side-Messungen unabdingbar. Eine sehr hohe Eingangsimpedanz von 1 MΩ || 20pF verringert mögliche Messfehler.
