- 四台仪器集成为一台设备：
- 16 位高度精密数字万用表
- 16 位屏蔽型数字化仪
- 触发矩阵
- 定时器/计数器
- 切换时间低于 1 ms
- 设备前端最多可配备 2 个触发输入端/输出单（设备后板配备 8 个）
- 2 线和 4 线电阻测量
- 测量最多 500 Vpp 和 1A
- >1 GΩ || <20 pF 输入阻抗
- 可使用 PXI 或 PXI Express 接口
- 完全屏蔽型测量设备
- 和 Pickering LXI 机箱兼容
在复杂的测试情况中，对于简化解决方案并同时降低整体成本的要求越来越高。
VX 仪器的创新型“多测量设备”(MMD) 设计结构将四种不同的功能结合在一个紧装式插件模块上（1 个 PXI 插槽），从而扩展了传统数字万用表的应用可能性：
- 数字万用表
- 示波器/数字化仪
- 定时器/计数器
- 触发矩阵
由于测量模式和测量范围的配置时间极短，因此可显著缩短测试时间。在全自动测试环境中使用该系统时，这一优势具有重要作用。
分辨率恒定为 16 位时，可通过集成的数字化仪功能记录采样率高达 20 Ms/s 的信号特征。因此，无需考虑高采样率时出现常见的分辨率下降问题。
测量模块中的电子熔断设备提高了设备的坚固性，从而提高了在工业环境中使用时的可用性。
| Ordering Information
|
Comment
|

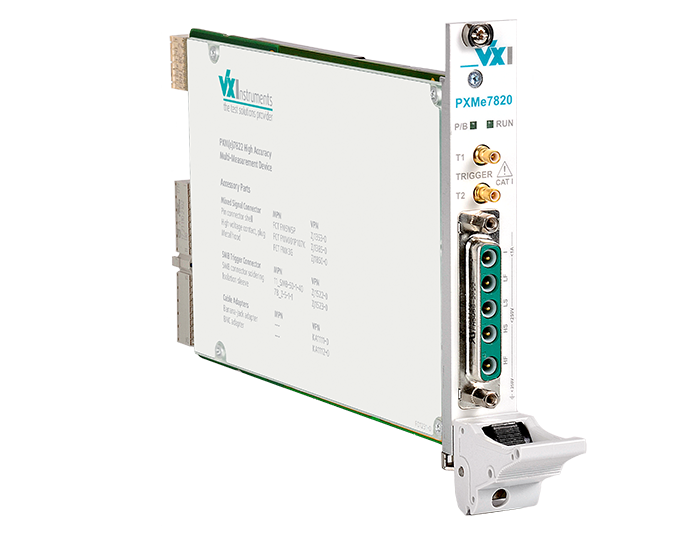

| PXM7820
|
Device with PXI interface |
| PXMe7820
|
Device with PXIe interface |
| Accessory Parts |
MPN |
VPN |
|
Mixed Signal Connector
|
| Pin connector shell |
FCT FM5W5P
|
ZJ1353-0
|
| High voltage contact, plug |
FCT FMV001P107K
|
ZJ1385-0
|
| Metal hood |
FCT FMK3G
|
ZJ1850-0
|
|
SMB Trigger Connector
|
| SMB connector soldering |
11_SMB-50-1-40
|
ZJ1522-0
|
| Isolation sleeve |
78_Z-5-1-1
|
ZJ1523-0
|
